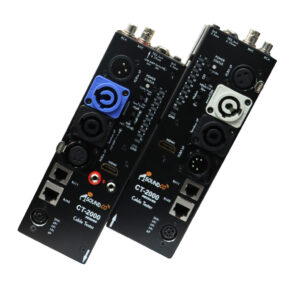

تستر کابل صدا ساندکو مدل CT2000

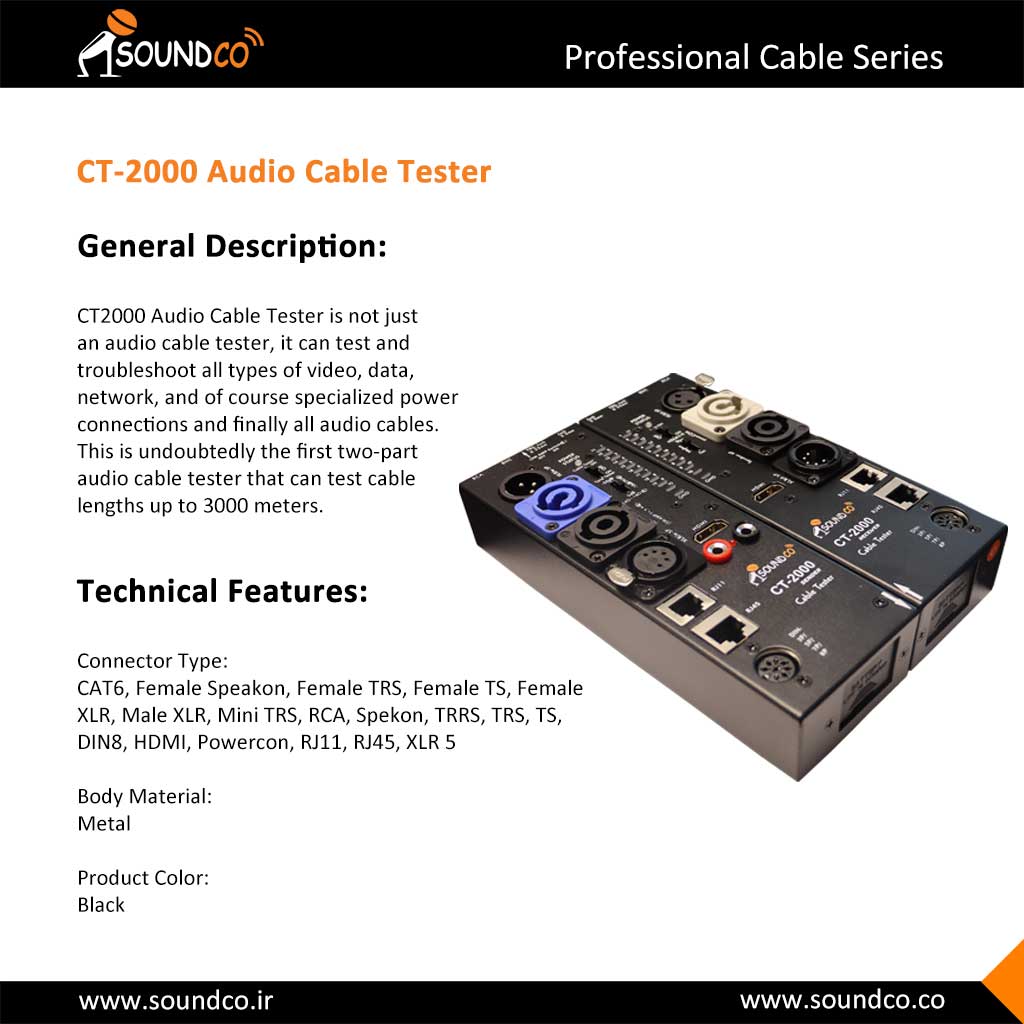

تستر کابل صدا ساندکو مدل CT2000 فقط یک تستر کابل صوتی نیست و می تواند انواع کابل انتقال تصویر، دیتا، شبکه و البته کانکشن های تخصصی انتقال برق و در آخر همه کابل های صوتی را مورد بررسی و رفع عیب قرار بدهد. بی شک این اولین تستر کابل صوتی دو قسمتی است که می تواند طول مسیر کابل را تا 3000 متر مورد آزمون قرار بدهد.

از ویژگی های خاص و متمایز تستر کابل صدا ساندکو مدل CT2000 به نسبت نسخه قبلی CT04E می توان به افزوده شدن کانکتور های تصویری، شبکه و تامین جریان برق علاوه بر همه کانکتور های صوتی اشاره کرد، در واقع برجسته ترین قابلیت این تستر کابل ، دو قسمتی بودن آن به صرف استفاده در مبدا و مقصد کابل است. امکان ارسال سیگنال صوتی و تصویری در مسیر کابل برای بررسی سلامت کابل و حتی اسپیکر، یا حتی ارسال سیگنال تصویری برای اطمینان از کابل HDMI ویژگی های بی مثالی است که شما نمی توانید در هر تستر کابلی پیدا کنید.

معرفی کامل 13 پورت قابل پشتیبانی تستر کابل ساندکو مدل CT2000:

• کانکتور DIN:

این کانکتور که در انواع 3. 5. 7. 8 پورت در مصارف میدی کنترولر در اتاق استودیو، کابل میکروفن کنفرانس در اتاق جلسات، سیگنال های صوتی و الکترونیکی کاربرد دارد که در این تستر قابل پشتیبانی است. کابل میدی از 8 پورت سیگنال و یک ارت یا زمین تشکیل شده است.

• کانکتور RJ45:

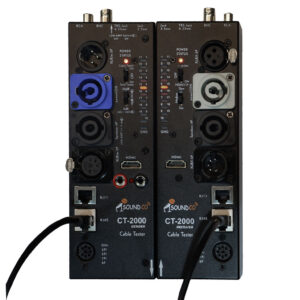

شاید یکی از پر کاربرد ترین کانکتور های مورد نیاز در اکثر مصارف همین RJ45 است، اتصال کامپیوتر ها به مودم، روتر یا سوییچ شبکه، دوربین مداربسته، سیستم های صوتی حرفه ای، خانه هوشمند، همگی نیاز به کابل LAN یا همان کابل CAT5/ CAT6/ CAT7 دارند.

• کانکتور RJ11:

تقریبا شبیه کانکتور RJ45 است، البته

کمی کوچکتر و برای ارتباطات مخابراتی و تلفن ها، ارتباط خطوط تلفن به مودم و سایر کاربرد دارد. یک مهندس IT نیاز دارد تا ابزرا تست همه کابل های رایج را برای رفع عیب و مشکل همراه خود داشته باشد. تستر کابل صدا ساندکو مدل CT2000 با بدنه تمام فلز و کیفیت بالای ساخت، ابزار توانمند در همه رسته ها می باشد.

• کانکتور XLR 5 pin:

ایکس ال آر 5 پین در انتقال سیگنال های صوتی و نورپردازی جز کانکتور های تازه وارد است. انتقال همزمان سیگنال و فرمان، ارتباط میکروفن استودیو به کارت صدا، تجهیزات نورپردازی به DMX یا سایر تجهیزات الکترونیکی با امکان 4 فرمان همزمان از قابلیت های این ردیف می باشد.

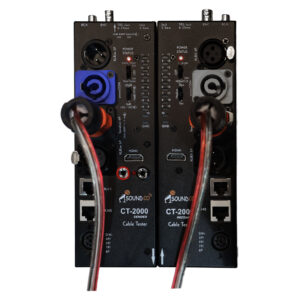

• کانکتور اسپیکون:

رایج ترین اتصال دهنده پاور ها و پاور میکسر ها به اسپیکر های پسیو همین Speak On است. مجهز به چهار پایه اتصال صوتی جهت انتقال توان مورد نیاز انواع اسپیکر های پسیو دو راهه .

• کانکتور پاورکن:

اکثر تجهیزات حرفه ای صدا و نور دیگر از درگاه های پاور ساده که در کامپیوتر ها استفاده می شود پشتیبانی نمی کنند و برای ایجاد یک جریان پایدار و بدون قطع و وصلی از Power Con  استفاده می کنند. چرا که بعضی وقت ها یک قطع و وصل برق در تجهیزات صدا و نور علاوه بر صدمات وارده به تجهیزات ، منجر به تاخیر در راه اندازی مجدد و تنظیمات مجدد وسایل خواهد شد که در یک برنامه اجرای زنده فاجعه است!

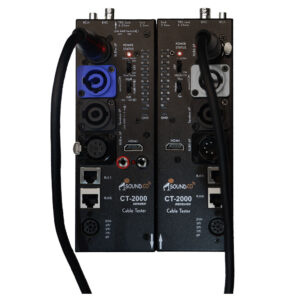

• کانکتور XLR:

محبوب ترین و پرکاربرد ترین کانکتور انتقال سیگنال از میکروفن به میکسر یا از میکسر به اسپیکر اکتیو است. فیش کنون یا XLR جهت تنظیم برنامه نورپردازی به دی ام ایکس یا دسلایت کاربرد دارد.

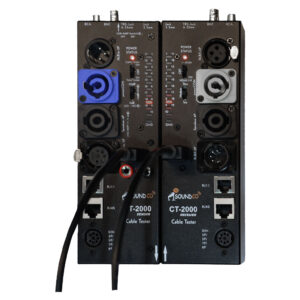

• کابل HDMI:

تست 19 رشته سیم برای انتقال همزمان سیگنال تصویری و صوتی از پیچیدگی بسیار بالایی برخوردار است. اننتقال بالاترین حد کیفیت تصویر فقط از طریق کابل HDMI امکان پذیر است. بی شک کار یک مهندس صدا و تصویر بدون تستر کابل صدا ساندکو مدل CT2000 بسیار دشوار خواهد بود.

• فیش RCA:

کانکتور RCA یک انتقال دهنده با قدمت و البته هنوز کاربردی در صنعت صدا و تصویر محسوب می شود. بدون پیچیدگی می تواند سیگنال های صدا یا تصویر را به منابع مختلف متصل کند.

• کانکتور TRS:

فیش بنون یا تی آر اس نیز از جمله درگاه های پرکاربرد در صنایع صوتی است . اتصال میکروفن به تجهیزات صوتی، هدفون به کارت صدا یا انواع موزیک پلیر ها ، دی جی ها و از همه مهم تر انواع سازهای الکترونیکی  از وظایف این تیپ کانکتور است که در دو نوع TS مونو  و TRS استریو قابل بررسی با تستر کابل ساندکو است.

• فیش BNC:

شاید کمتر ولی هنوز در انتقال تصویر دوربین های مدار بسته کاربرد دارد. تجهیزات آنالوگ تصویری با این کانکتور کار می کنند و تا حذف کامل آن از تجهیزات تصویری شاید زمان زیادی باقیمانده است.

• کانکتور Mini Trs:

جهت اتصال هدفون یا هندزفری ، انتقال صدا از لپ تاپ و موبایل به تجهیزات صوتی قطعا به این فیش صوتی احتیاج دارید. با دو عدد از این قطعه می توانید یک کابل aux با کیفیت بسازید.

• تستر دیود:

و در آخر پایه های قرمز و مشکی جهت تست سلامت کابل در طول مسیر با دو کابل قرار داده شده در بسته بندی محصول مانند تست دیود عمل می کند و می توانید سایر کانکتور های تعریف نشده در تستر کابل صدا ساندکو مدل CT2000 که البته بعید می دانم چیزی باقیمانده باشد را با آن تست کنید.

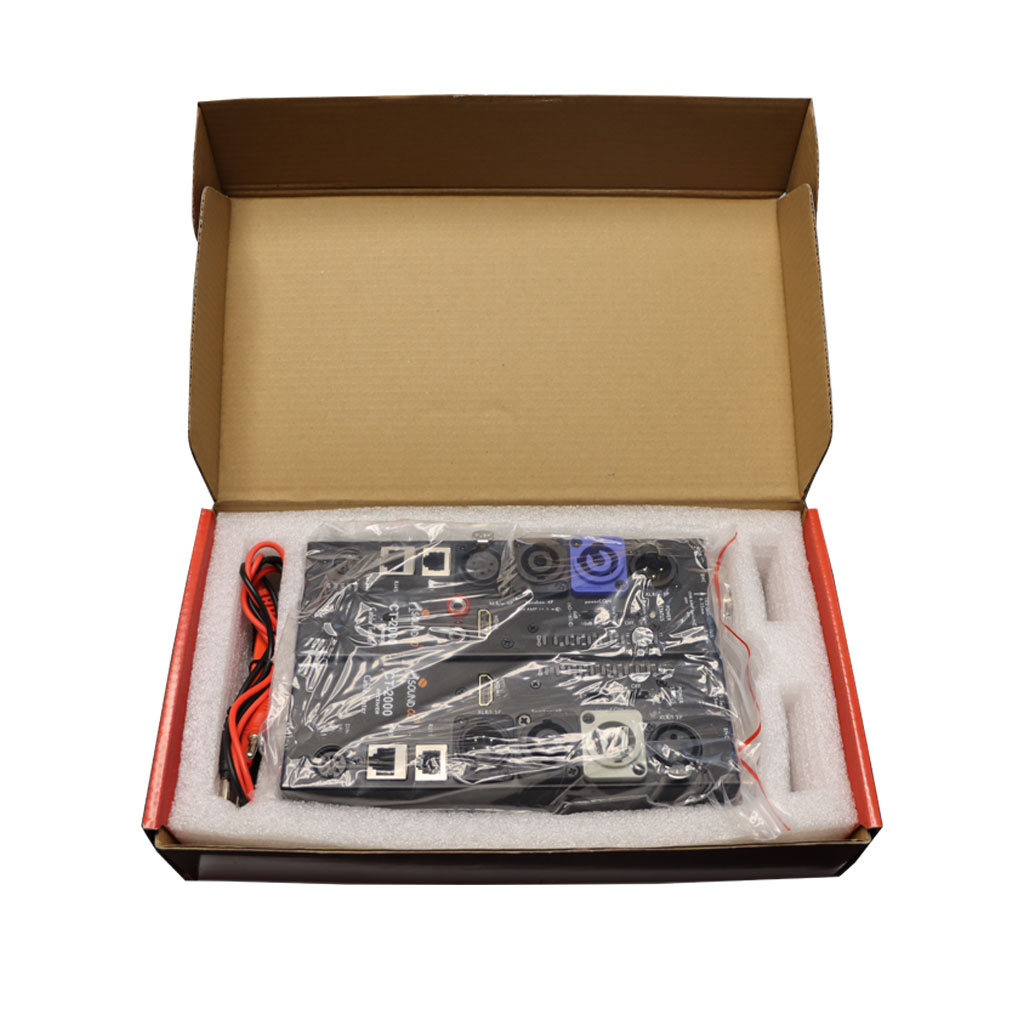

مولتی تستر ساندکو مدل CT2000 برای راه اندازی دو قطعه متصل با قابلیت جداسازی از هم به دو باتری 9  ولت نیاز دارد. همان طور که گفتیم در بسته بندی محصول دو کابل رابط قرمز و مشکی برای انواع سر فیش ها و کابل های تعریف نشده را مورد آزمون قرار می دهد. وزن محصول حدودا 1 کیلوگرم و بدنه تمام فلزی می باشد.

تستر کابل صدا ساندکو مدل CT2000 تنها محصولی اسصت که می تواند 19 اتصال همزمان را تست و بررسی کند دو ردیف 10 عددی ال ای دی که هر کدام دارای دو پروگرام مجزا می باشند و عملا می توانند 19 ال ای دی روشن را به نمایش بگذارند در بدنه اصلی دستگاه خود نمایی می کند. این محصول دارای تکنولوژی ایتالیا می باشد و موفق به اخذ  گواهینامه CE و RoHS و ISO9001 شده است.

اصلی ترین ویژگی تستر کابل صدا ساندکو مدل CT2000:

شاید یکی از برجسته ترین ویژگی های تستر کابل ساندکو مدل ct2000 تعبیه 5 کلید جریان و ولتاژ بر روی محصول است.

• کلید اول جهت جک اسپیکون: از 0db تا  10db- الی 50db-  برای تست سلامت اسپیکر از 2 تا 16 اهم در طراحی این محصول لحاظ شده است . این را ویژگی چهاردهم بشماریم؟
• تست کابل با tone جهت تسریع فراید بررسی سر سیم و کابل ها از خاصیت ویژه این محصول به حساب می آید.
• دو کلید تست 19 پورت hdmi در دو دسته بندی جدا برای بررسی دقیق تمام سر خط ها
• جریان 5 ولتی در کلید بالایی مجار فیش trs برای تست سلامت هدفون یا اسپیکر هایی  که از فیش اسپیکون پشتیبانی نمی کند، کار آمد است .

درگاه های ارتباطی تستر کابل صدا ساندکو مدل CT2000 به صورت اختصار و خلاصه:

• جک بنون 6.35 میلی متری در دو نوع TS و TRS
• کانکتور RCA
• کابل MIDI از 3 الی 8 پین
• کانکتور 5 پین XLR
• فیش Speak ON
• فیش Power Con
• کانکتور 3 پین XLR
• پورت RJ45
• پورت RJ11
• کابل HDMI
• کابل 3.5 میلی متری یا کابل AUXدر دو نوع TS و TRS
• جک BNC
• تست دیود
• سیگنال صوتی
• تست اسپیکر

متراژ کابل قابل پشتیبانی برای هر نوع کانکتور:

• تست سیگنال صوتی از جک اسپیکون به اسپیکر: 200 متر
• تست کابل صوتی و یا نورپردازی با جک کنون یا XLR: تا 1000 متر
• تست کابل شبکه و RJ11: تا 3000 متر

امکانات اضافه تستر کابل صدا ساندکو مدل CT2000:

• نشانگر میزان باتری در صورت به حداقل رسیدن
• تست سلامت مسیر کابل از طریق بیزر
• امکان تست برای سایر کانکتور های تعبیه نشده در تستر از طریق بند اهم متر

وزن و ابعاد تستر کابل صدا ساندکو مدل CT2000:

• وزن محصول: 1005 گرم
• وزن بسته بندی: 1210 گرم
• ابعاد بسته بندی: 305*165*65 میلی متر
• ابعاد محصول: 188*127*34 میلی متر

آیا تستر کابل ساندکو CT2000 فقط برای کابل‌های صوتی مناسب است؟

خیر، CT2000 یک تستر چندمنظوره برای حوزه صدا، تصویر، شبکه و برخی اتصالات برق تجهیزات حرفه‌ای است. علاوه بر کابل‌های XLR، TS، TRS، RCA و SpeakON، امکان بررسی کابل‌های RJ45، RJ11، HDMI، BNC، MIDI، PowerCON و برخی کابل‌های دیگر را نیز فراهم می‌کند. بنابراین برای تکنسین‌های صدا و تصویر، نصاب‌های سیستم‌های حرفه‌ای و کارشناسان شبکه کاربرد گسترده‌ای دارد.

آیا CT2000 برای پیدا کردن قطعی کابل‌های طولانی هم مناسب است؟

بله، یکی از مزیت‌های مهم دستگاه، امکان استفاده از دو بخش مجزا در ابتدا و انتهای کابل است. بسته به نوع کانکتور، محدوده تست متفاوت است و برای کابل‌های RJ45 و RJ11 طبق مشخصات دستگاه تا ۳۰۰۰ متر، برای XLR تا ۱۰۰۰ متر و برای مسیر SpeakON تا ۲۰۰ متر اعلام شده است.

آیا CT2000 می‌تواند سلامت اسپیکر را هم بررسی کند؟

بله، دستگاه علاوه بر بررسی مسیر کابل، قابلیت تست اسپیکر را نیز دارد. برای مسیر SpeakON امکان اعمال سیگنال مناسب برای بررسی اسپیکرهای ۲ تا ۱۶ اهم در نظر گرفته شده است. همچنین وجود خروجی ۵ ولتی برای برخی تست‌های مرتبط با هدفون و اسپیکرهای دارای اتصال TRS کاربرد دارد.

تست Tone در CT2000 چه کاربردی دارد؟

Tone برای ارسال سیگنال آزمایشی در مسیر استفاده می‌شود و به تکنسین کمک می‌کند سریع‌تر متوجه شود سیگنال از ابتدا تا انتهای مسیر عبور می‌کند یا خیر. این قابلیت در زمان عیب‌یابی کابل‌های صوتی و شناسایی مشکلات مسیر، نسبت به بررسی صرفاً ظاهری اتصالات کاربردی‌تر است.

اگر کابل شما کانکتوری داشته باشد که روی CT2000 وجود ندارد، آیا تست آن غیرممکن است؟

خیر. CT2000 برای این شرایط هم راهکار دارد. دو کابل رابط قرمز و مشکی همراه دستگاه امکان بررسی دستی کابل‌ها و اتصالاتی را فراهم می‌کنند که کانکتور اختصاصی آن‌ها روی بدنه تستر تعبیه نشده است. به این ترتیب می‌توان با بررسی پیوستگی مسیر و وضعیت اتصال سیم‌ها، کابل‌های متنوع‌تری را با دستگاه عیب‌یابی کرد و کاربرد CT2000 به پورت‌های از پیش تعریف‌شده محدود نمی‌شود.
